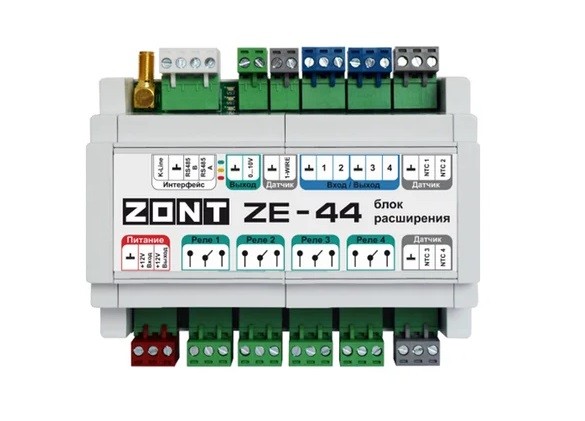

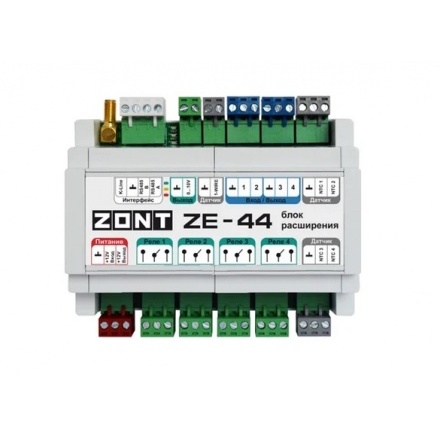

Блок расширения ZONT ZE-44

Блок расширения ZONT ZE-44 применяется на объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений. Он предназначен для расширения функциональных возможностей систем автоматизации и охраны, построенных на контроллерах Zont H2000+ PRO и Zont C2000+.  Блок не требует отдельного программирования. При подключении к контроллеру в настройках автоматически появляется возможность использования входов и выходов блока для реализации алгоритмов контроля и управления.

Отличительные особенности

• обеспечивает обмен данными с контроллером по интерфейсам RS-485 и K-Line;
• контролирует состояние охранных и информационных датчиков различного назначения;
• поддерживает подключение датчиков NTC, цифровых и аналоговых датчиков температуры;
• управляет работой релейных и универсальных выходов;
• поддерживает подключение дополнительных цифровых устройств;
• 4 дополнительных управляемых входов/выхода
  Назначение универсальных выходов определяется настройкой основного контроллера ZONT. Каждый из них может быть использован как аналоговый вход для контроля датчиков различного назначения или как выход «открытый коллектор» для управления исполнительным механизмом и электрическим прибором;
• 4 дополнительных релейных выхода
  Блок расширения ZE-44 имеет 4 релейных выхода, реализуемых через встроенные реле (7А / DC 28В / AC 240 В). Выходы используются для управления различными исполнительными механизмами и электрическими приборами;
• 4 специальных входа для датчиков NTC
  Предназначены для прямого подключения помехозащищенных датчиков NTC-10;
• 1 аналоговый выход 0-10 В
  Используется для подключения исполнительного устройства с пропорциональным управлением;
• Интерфейс 1-WIRE для контроля цифровых датчиков температуры

К блоку расширения ZONT ZE-44 предусмотрена возможность подключения шлейфа цифровых датчиков температуры DS18S20 / DS18B20

Принцип работы

Блок расширения ZONT ZE-44 настраивается совместно с основным контроллером. При правильном подключении блок автоматически определяется в настройках основного контроллера, при этом в настройках отображается серийный номер устройства. При необходимости можно изменить имя блока, присваиваемое по умолчанию.

Функциональные возможности, способы настройки блока расширения аналогичны основному контроллеру ZONT и приведены в «Технической документации» контроллера.

При исправной работе индикация на блоке расширения ZONT ZE-44 следующая:

• красный индикатор. Регулярно загорается – признак нормальной работы;
• зеленый индикатор. Серия кратковременных вспышек различной длительности с небольшим перерывом – сигнализация нормальной связи по K-Line;
• желтый индикатор. Серия кратковременных вспышек различной длительности с небольшим перерывом – сигнализация нормальной работы по RS-485.

Комплектация

В комплекте с модулем ZE-44 идет набор клеммников.
