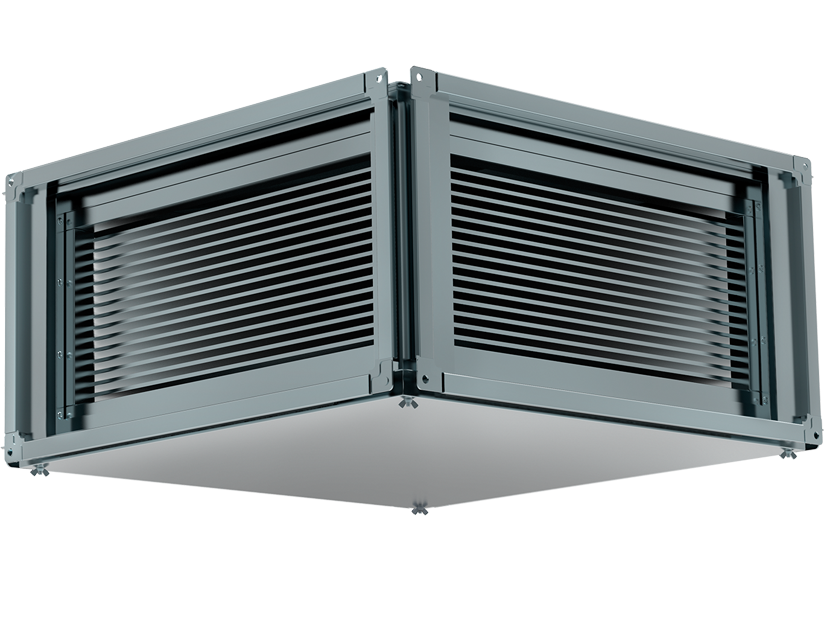

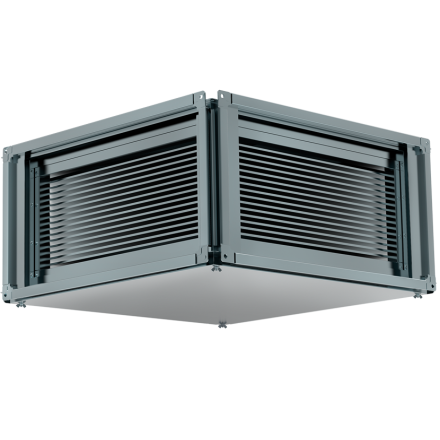

Рекуператор пластинчатый Shuft RHPr

Рекуператор пластинчатый Shuft RHPr.

Назначение:

Перенос тепловой энергии между вытяжным и приточным каналами систем вентиляции при почти полном разделении воздушных потоков.

Применение:

Жилые, общественные и производственные помещения.
Нельзя применять оборудование в системах аспирации, для перемещения воздуха с агрессивными газами, «тяжелой» пылью, мукой, клеящими примесями и т.п., а также во взрыво- и пожароопасных помещениях.

Конструкция и материалы

• Корпус из оцинкованной стали не менее 0,7 мм с фланцевыми соединениями.
• Теплообменная кассета из алюминиевых пластин толщиной 0,2 мм специальной структуры и геометрии.
• Съемный дренажный поддон из оцинкованной стали.
• Патрубок G1/2" для отвода конденсата с крепежной гайкой (монтируется на месте).

Преимущества

• Энергоэффективное решение для канальных систем вентиляции - позволяет экономить на энергозатратах.
• Конструктивные особенности теплообменной кассеты обеспечивают:
  • оптимальные аэродинамические характеристики;
  • высокую эффективность, КПД до 70%.

Монтаж

• Внутри помещения.
• В прямоугольные каналы с помощью отводов.
• В горизонтальных каналах на подвесах поддоном вниз для обеспечения отвода конденсата.
• Расстояние до решетки, отвода или другого вентустройства на выходе должно быть не менее 3 диагональных размеров сечения.
• Патрубок отвода конденсата рекомендуется смонтировать по центру поддона, а при больших скоростях воздуха — и дополнительно в нижней точке воздуховода на выбросе воздуха либо использовать каплеуловитель.
• При монтаже в вертикальных каналах патрубок в воздуховоде обязателен.
• Для сохранения эффективности рекуперации рекомендуется в обоих каналах использовать фильтры до рекуператора.
