Регулятор температуры Shuft МРТ380.14-25

Shuft МРТ380.14-25 Регулятор температуры

Симисторные регуляторы МРТ380 предназначены для поддержания температуры приточного воздуха в системах вентиляции и кондиционирования с электрическим калорифером.

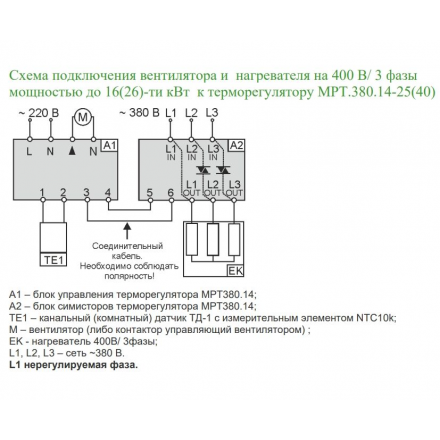

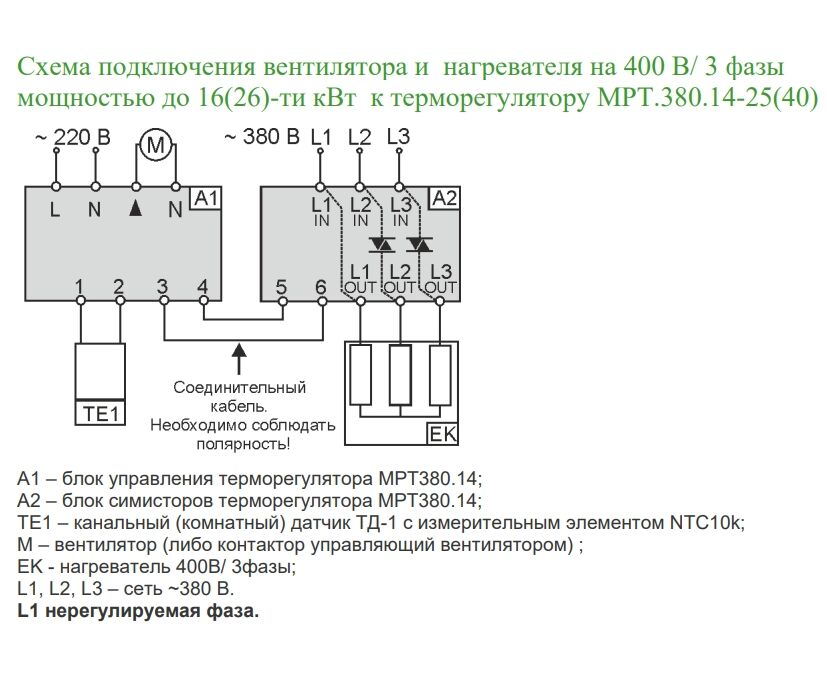

Поддержание температуры происходит за счет управления трехфазными или двухфазными электрическими калориферами с напряжением питания 400 В.

Переключение нагрузки производится симисторами в тот момент, когда ток и напряжение на нагревателе равно нулю. Это исключает возникновение электромагнитных помех и увеличивает срок службы нагревателей.

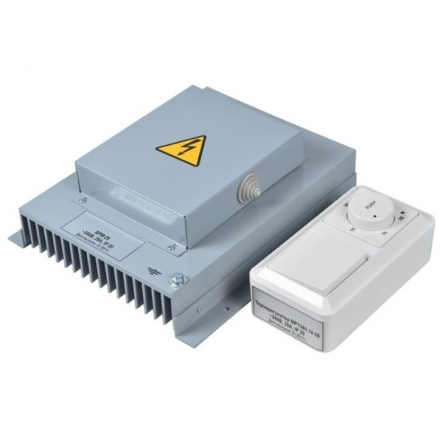

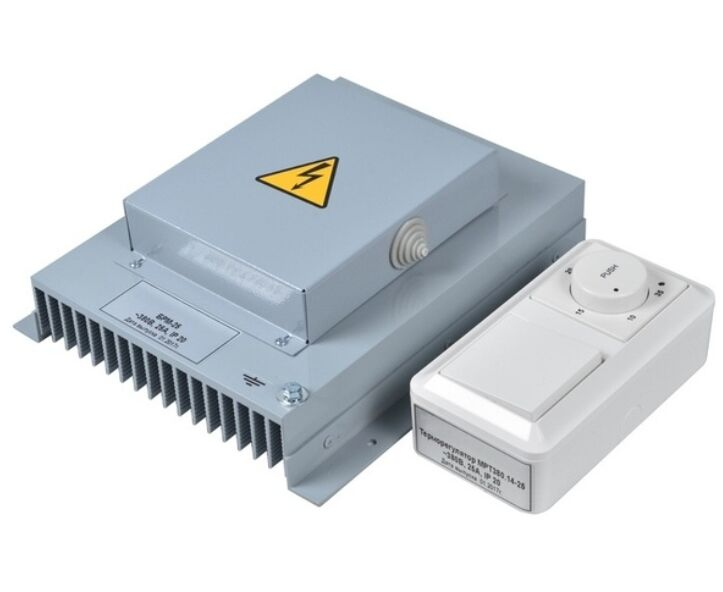

Особенностью данного регулятора является то, что он разделен на две части: блок управления с выключателем и блок симисторов.

Описание работы

В МРТ380.14 конструктивно в состав  регулятора входят два блока: силовой блок и блок управления. Схема сделана таким образом, что исключается возможность включения канального нагревателя без вентилятора. Питание на блок регулятора температуры подается после включения клавишей вентилятора и нажатия кнопки «PUSH». При этом загорается зеленый светодиод СЕТЬ. Красный светодиод на регуляторе загорается при нагреве. Нужное значение температуры от 0 до 40 °С устанавливается путем выбора положения круглой ручки на регуляторе ТЕМПЕРАТУРА.  К регулятору подключается канальный датчик температуры ТД1, или его комнатный вариант КТД1.

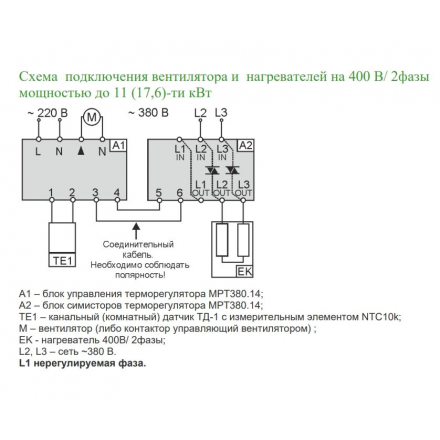

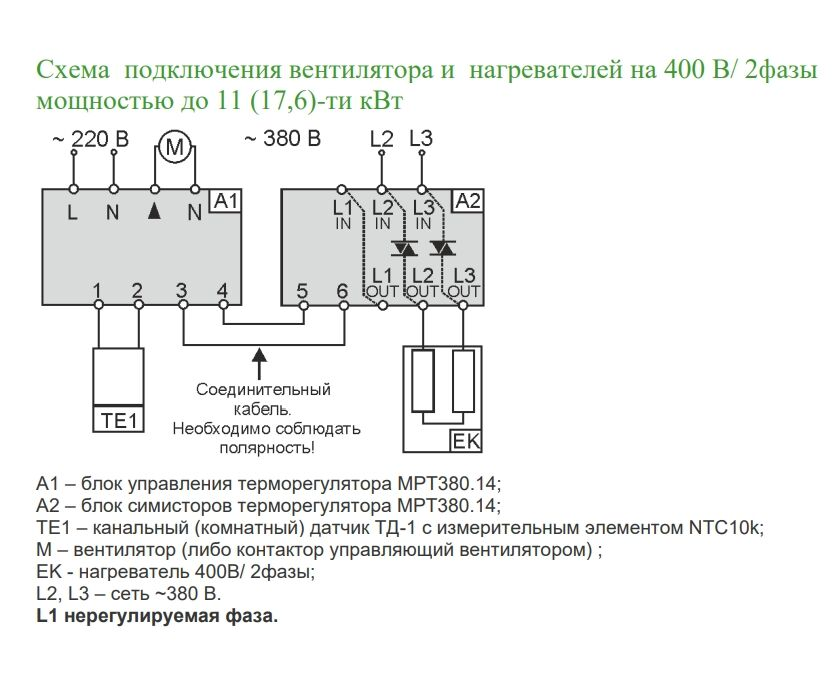

В регуляторе температуры МРТ380.14-25 реализована возможность параллельного подключения нескольких блоков симисторов БРМ-25(40).  Это дает возможность увеличить общую мощность терморегулятора за счет подключения дополнительных ступеней ТЭНов нагревателя. При монтаже МРТ380 совместно с блоком силовым БС получается законченная система управления для приточной установки с электрическим нагревателем.

Характеристики:
