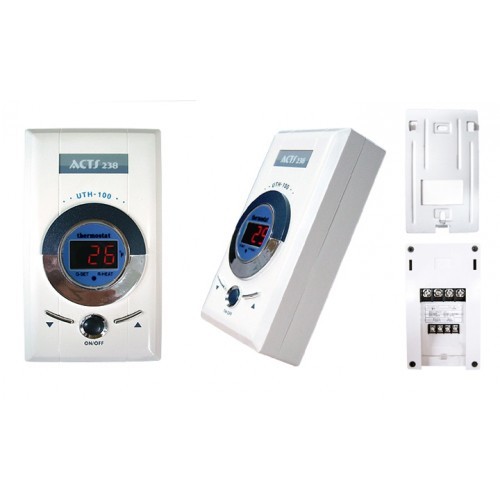

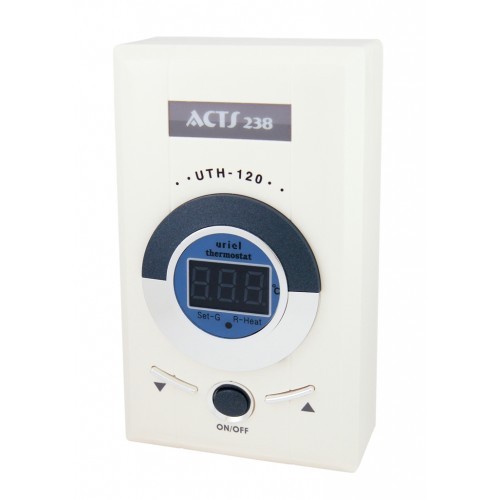

Терморегулятор Lavita UTH-120

Терморегулятор Lavita UTH-120 позволяет с высокой точностью управлять электрическими теплыми полами. Диапазон рабочих температур +1…+60 °С. В месте установки терморегулятора не должно быть прямого воздействия солнечных лучей или сквозняков, а также паров кислот, пыли, щелочи, а также газов, способных вызвать коррозию. Накладной терморегулятор полностью совместим с нагревательными системами любых производителей, предназначен для регулирования и поддержания температуры во внутренних помещениях зданий.

Терморегуляторы серии UTH производства компании «Uriel Electronics Co, LTD» (Южная Корея) спроектированы специально с учетом особенностей российского рынка.

Корпус терморегуляторов выполнен из ударопрочного пластика. Терморегуляторы обладают высокой устойчивостью к перепадам напряжения. Они оснащены легкочитаемым электронным дисплеем, просты в управлении.

Терморегуляторы можно эксплуатировать в режиме заводских настроек, можно программировать в соответствии с потребностями конкретных задач.

Терморегулятор предназначен для поддержания температуры во внутренних помещениях зданий с использованием датчика температуры, размещаемого в полу.

Терморегулятор используется совместно с подогреваемыми пленочными инфракрасными полами или другими системами и устройствами электрического отопления (системами теплого пола).

Назначения клавиш:

• «ON/OF»: используется для включения и выключения терморегулятора.
• «Стрелка вверх»: используется для увеличения температуры.
• «Стрелка вниз»: используется, чтобы понизить температуру.

Установка и эксплуатация:

• Выберите место расположения терморегулятора.
• Подготовьте отверстие в стене по размеру распаечной коробки.
• Удалите монтажную панель, используя отвертку, отверните винт крепления панели.

Соедините провода:

• «IN»- место подсоединения проводов от электросети
• «OUT» - место подсоединения проводов питания теплого пола
• « SENSOR»- место подсоединения датчика температуры пола
• «OHT»- место подсоединения дополнительного датчика перегрева.

Установите терморегулятор на монтажную панель, закрутив винт крепления панели.

*Примечание:

Длина провода датчика 2м, при необходимости может быть удлинен до 50м.

Внимание! К проводам датчика приложено напряжение сети. Необходимо избегать прокладки провода датчика вместе с силовыми кабелями, в случае необходимости используйте экранированные кабели. Терморегуляторы спроектированы исключительно для регулирования температуры во внутренних сухих помещениях при нормальных условиях.

Меры безопасности:

• Подключение терморегулятора должно производиться квалифицированным электриком.
• Все работы по монтажу и подключению прибора следует проводить при отключенном напряжении питания.
• Для монтажа терморегулятора использовать только пластмассовую распаечную коробку.

Правила хранения:

Терморегулятор должен храниться в отапливаемом помещении при температуре от +5 до +40 градусов Цельсия, относительной влажности воздуха до 85%.
