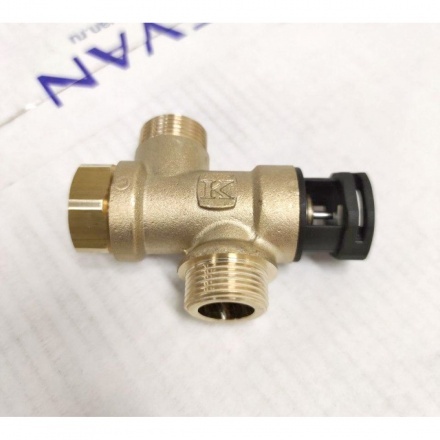

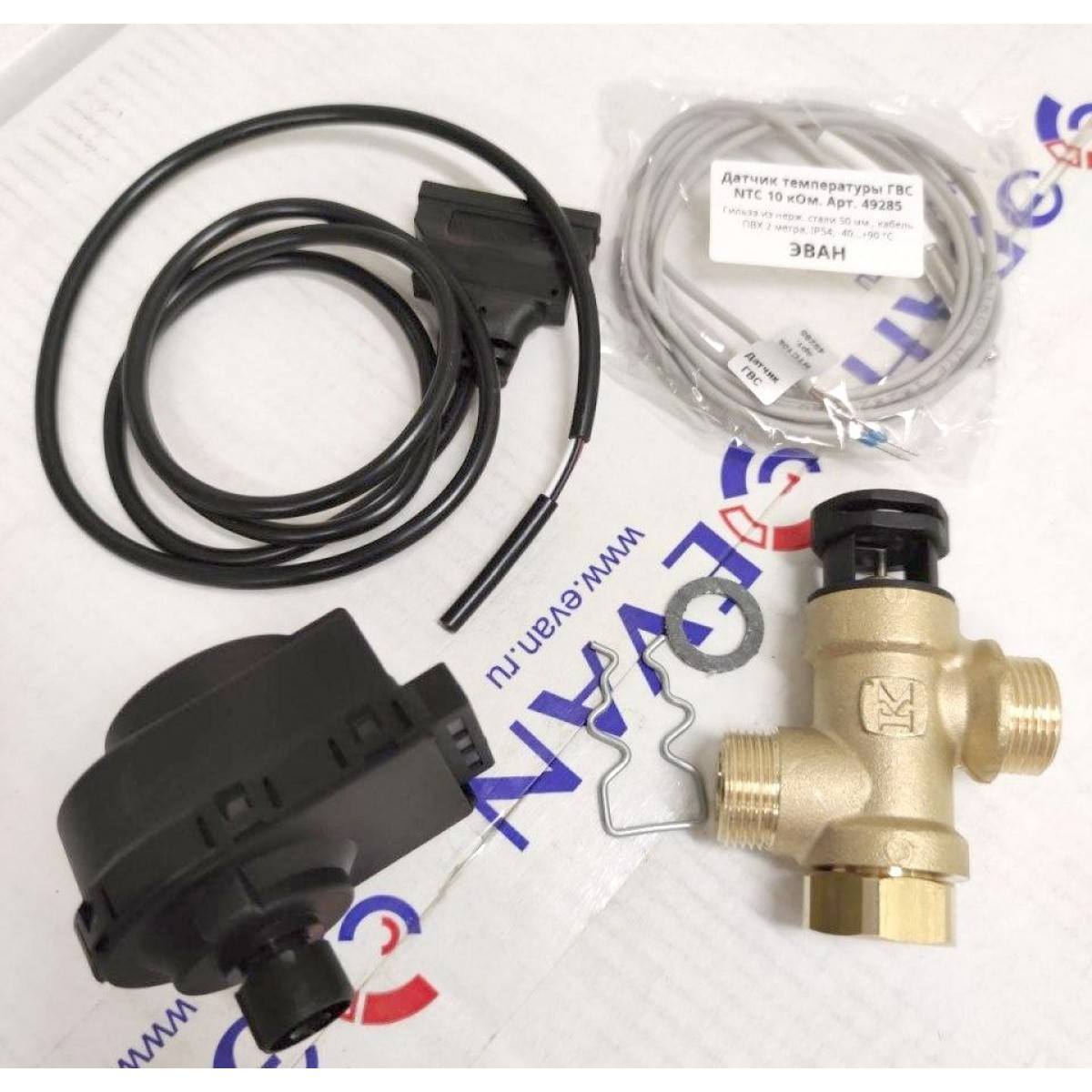

Трехходовой клапан EVAN AQUA с датчиком бойлера (комплект)

EVAN AQUA предназначен для обеспечения нагрева воды в контуре горячего водоснабжения с помощью отопительного котла с функцией управления ГВС и бойлера косвенного нагрева.

В качестве нагревательного устройства может использоваться:

• электрический котел
• газовый котел
• пеллетный котел
• твердотопливный котел

На которых предусмотрены:

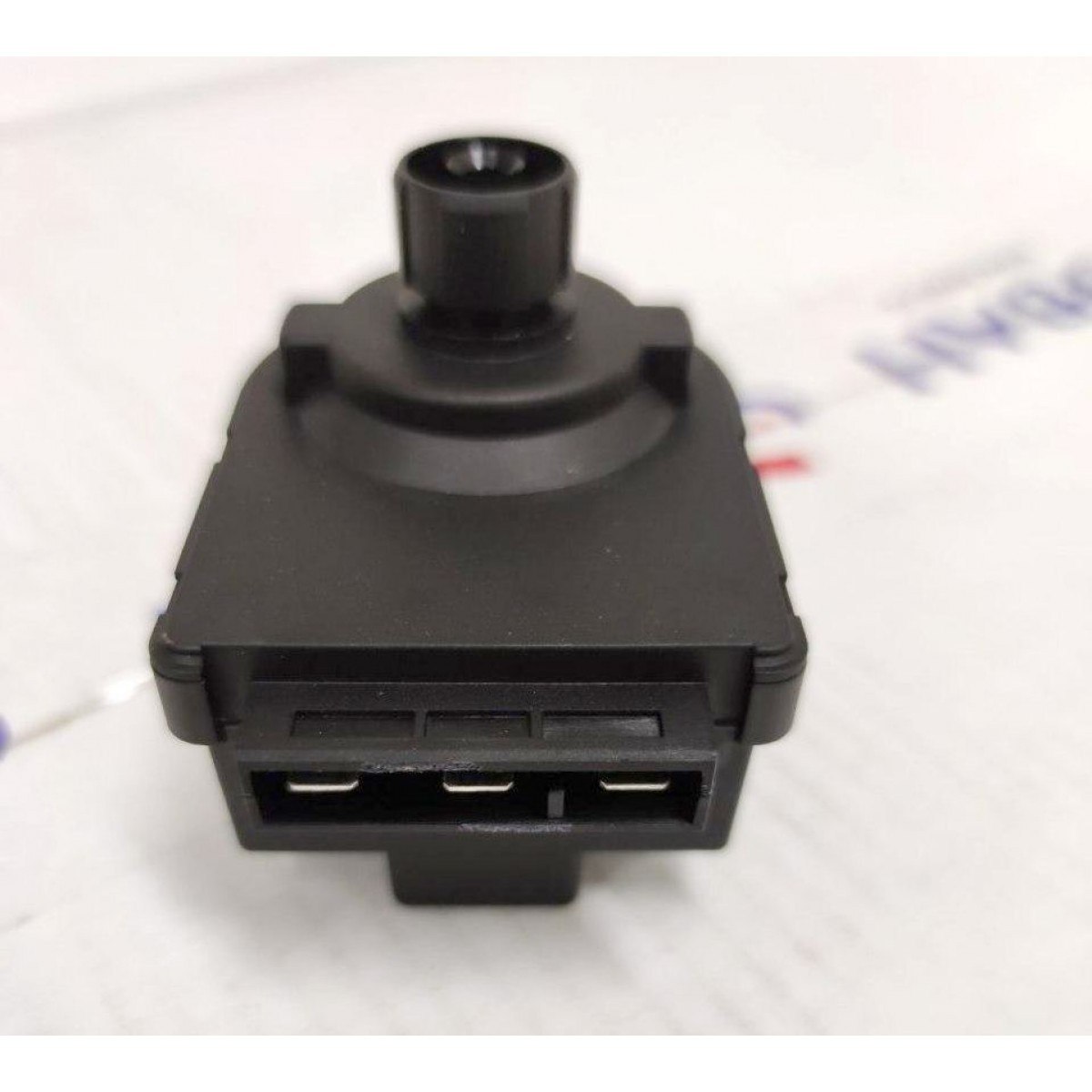

• разъем для питания сервопривода трехходового клапана переменным напряжением 220 В;

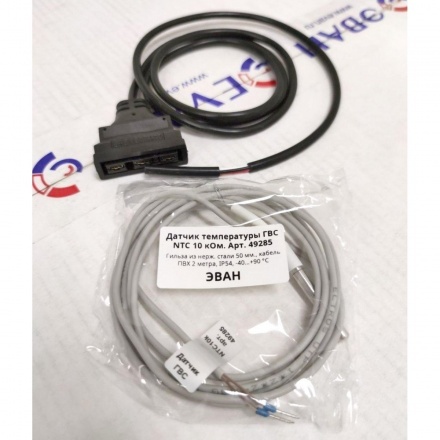

• разъем для подключения NTC-датчика температуры (термистора) номиналом 10 кОм (при 25 С).

Общее описание принципа работы

• Автоматика котла контролирует температуру воды в бойлере косвенного нагрева с помощью датчика температуры.
• Модуль управления устанавливается в контур системы отопления и в автоматическом режиме перенаправляет теплоноситель от системы отопления в контур змеевика косвенного водонагревателя и обратно в контур отопления.
• Заданную потребителем температуру воды в контуре ГВС контролирует отопительный прибор (котел) и при необходимости подогревает воду в контуре ГВС.

!!! ВНИМАНИЕ !!!

• Модуль может применяться только в системах, где используется бойлер косвенного нагрева
• Прибор в базовой комплектации предназначен для «интеллектуальных» котлов, имеющих функцию управления контуром ГВС (трехходовым клапаном)
• Сопротивление датчика температуры NTC котла должно иметь значение 10 кОм при t= 25 С (идет в комплекте).
