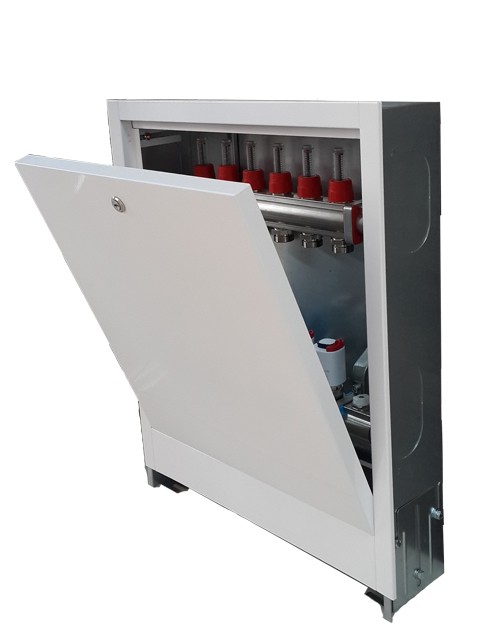

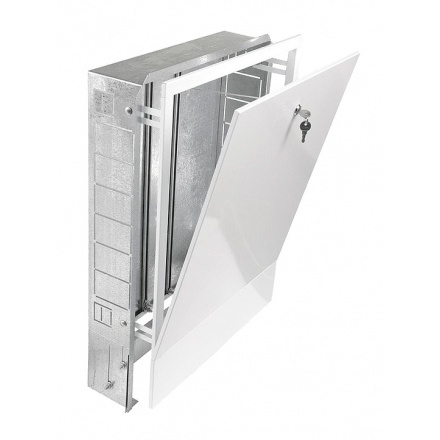

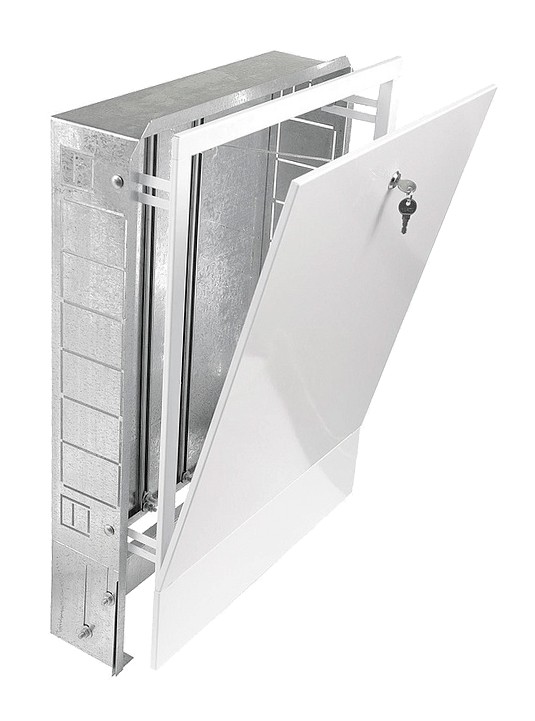

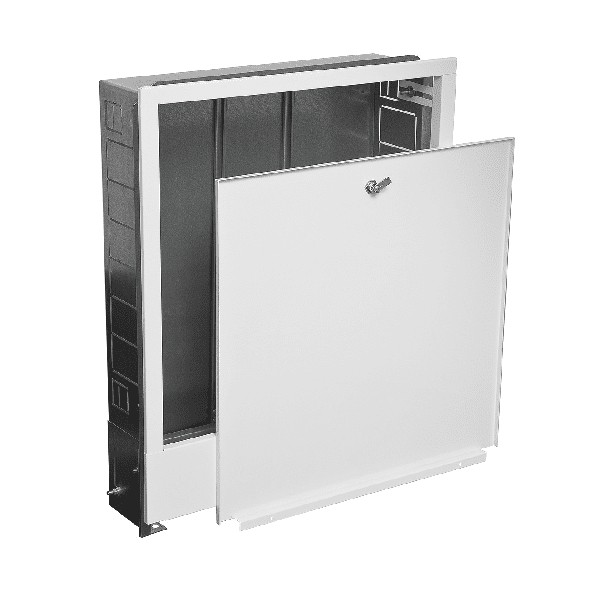

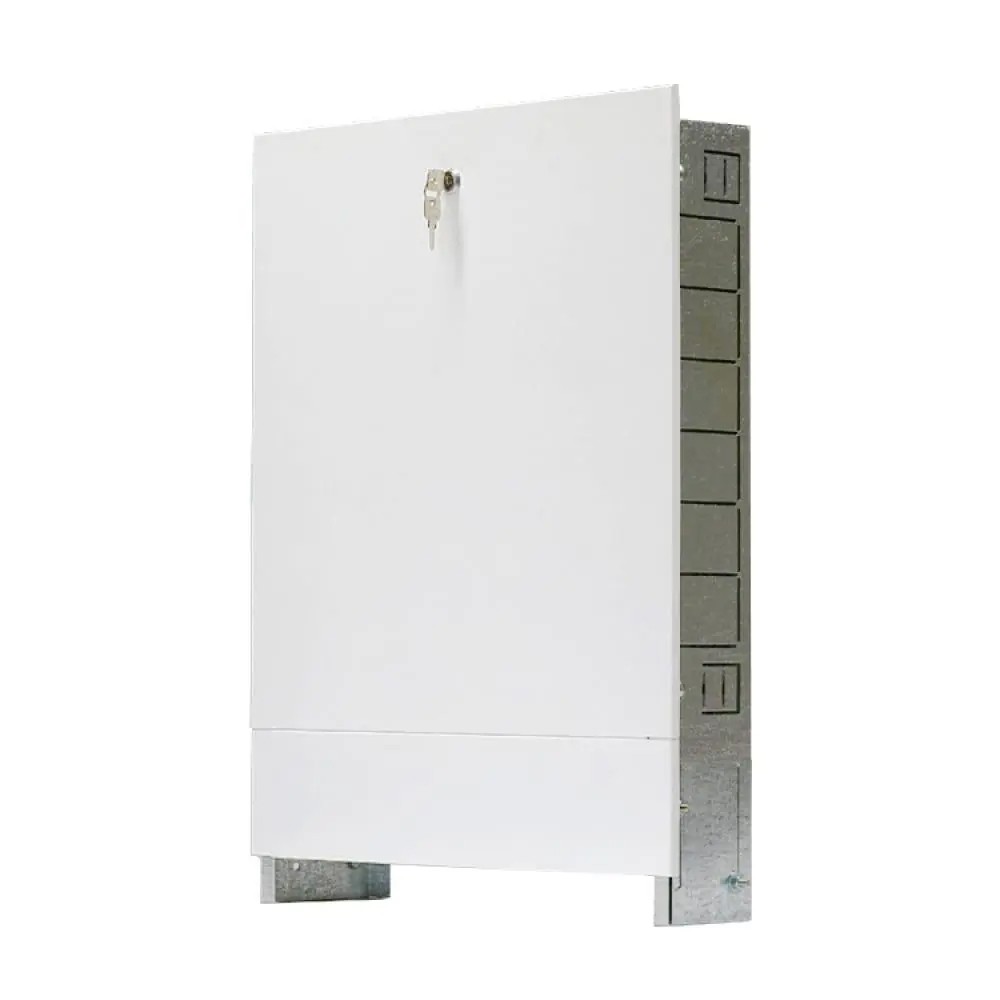

Шкаф коллекторный Ondo ШРВ-03 670x125x744

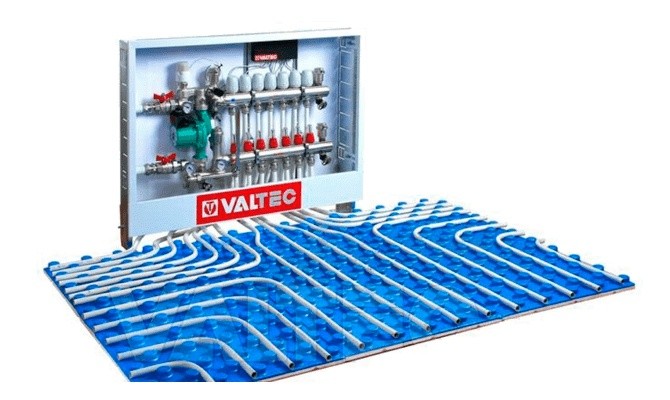

ONDO ШРВ-03 – шкаф коллекторный встраиваемый предназначен для скрытого монтажа гребенок отопления и водоснабжения от 2 до 10 выходов а, так же, насосных узлов теплого пола.

Встраиваемые тип шкафа ONDO позволяет скрыто установить элементы системы отопления и водоснабжения в ниши стен и перегородки.

Детали шкафов выполнены из оцинкованной стали. Лицевые поверхности окрашены порошковой эмалью RAL9016 по фосфатной подготовке. В боковых стенках корпуса шкафа выполнена перфорация сегменты которой удаляются в месте, удобном для пропуска присоединительных трубопроводов. Специально разработанная выдвижная рамка встраиваемых шкафов позволяет регулировать глубину размещения от 125 мм до 195 мм. Встроенные ножки шкафов ONDO позволяют регулировать высоту шкафа от 670 мм до 760 мм а зафиксировать шкаф в нише можно с помощью специальных отгибных фиксаторов. Шкаф укомплектован откидная дверцей с замом замок для защиты от несанкционированного доступа и улучшения внешнего вида системы отопления. Внутри шкафа установлены передвижные монтажные рейки для крепления гребенок и коллекторов теплого поло или радиаторного отопления.

Рекомендации по монтажу коллекторного шкафа:

• Монтаж встраиваемых шкафов производится в заранее подготовленную нишу стены или перегородки.
• Крепление шкафа осуществляется путем привинчивания его ножек к полу через отверстия в выдвижных ножках.
• Дополнительно шкаф может крепиться к стене или перегородке через отверстия в верхней части тыльной стенки шкафа.

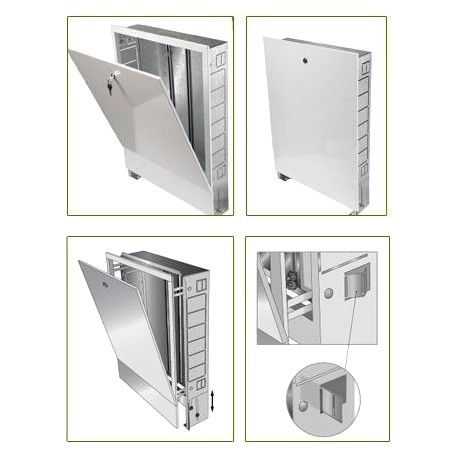

• Дополнительную фиксацию встраиваемых шкафов можно производить с помощью отгибных фиксаторов в боковых стенках шкафа.
• Регулировка высоты шкафа осуществляется с помощью выдвижных ножек, которые затем фиксируются винтами.
• Регулировка глубины встраиваемого шкафа производится выдвижной рамкой с дверцей, после чего направляющие рамки фиксируются винтами.

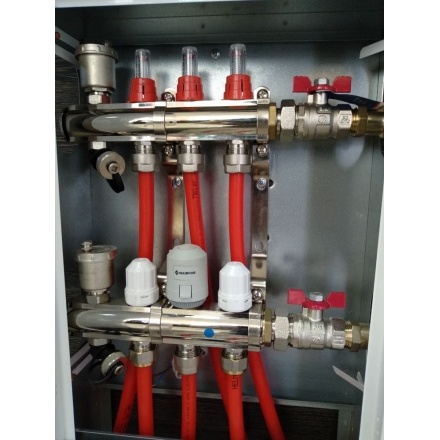

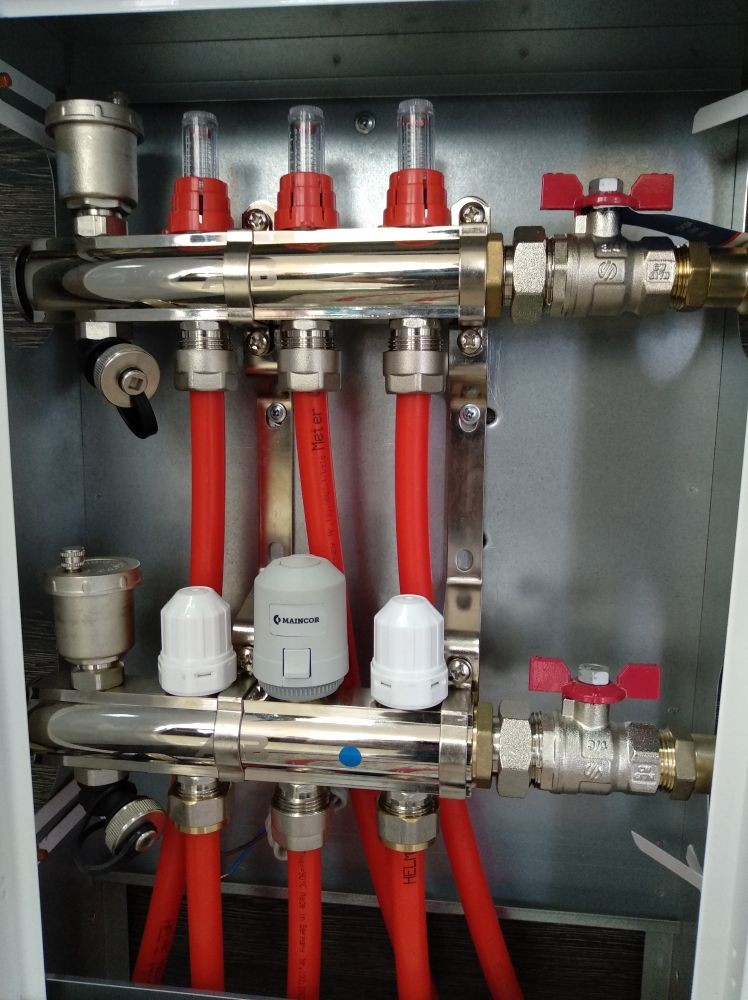

• Крепление коллекторов и смесительных узлов в шкафу производится к монтажным рейкам, которые могут раздвигаться на требуемую ширину.
• В местах пропуска трубопроводов через боковые стенки шкафа необходимо удалить требуемый сегмент перфорации.

Коллекторные шкафы ONDO представляют собой тонкостенные конструкции, и их следует оберегать от механических воздействий. Шкафы не допускается использовать в качестве элемента, нагружаемого несущими или отделочными.

конструкциями. Фасадные окрашенные поверхности шкафа нужно предохранять от повреждений, абразивных и химических воздействий. При монтаже и эксплуатации шкаф следует предохранять от нагрева на температуру свыше 120°С.
