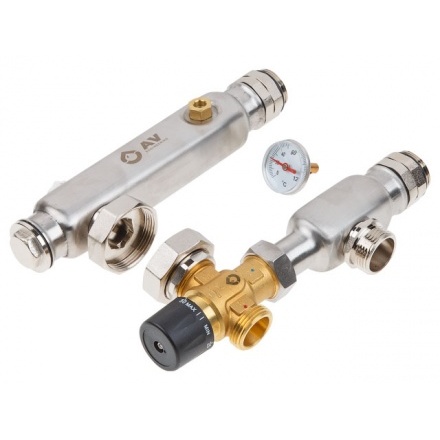

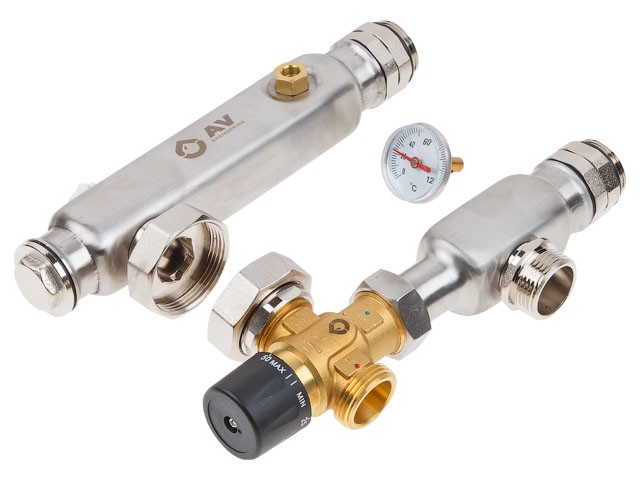

Насосно-смесительная группа AV AVE250-02

Насосно-смесительная группа AVE250-02 предназначена для создания низкотемпературных систем отопления (типа "теплый пол"). Монтируется на коллекторной группе низкотемпературного контура, подключается к высокотемпературному контуру системы отопления.

ПРЕИМУЩЕСТВА:

• Насосно-смесительный модуль можно применять с любыми распределительными коллекторными группами, у которых межосевой расстояние между подающим и обратным коллектором 210 мм;
• Компактные габаритные размеры позволяют спокойно размещать её в коллекторном шкафу вместе с коллектором;
• Группы соответствуют международным стандартам и имеют необходимые сертификаты и разрешения для применения.

Принцип работы смесительного узла для тёплого пола с термоголовкой с выносным датчиком:

Насосно-смесительный узел AVE250-02 является узлом последовательного типа смешивания. Плюсом такого типа смешивания является то, что весь расход теплоносителя, проходящего через насос, идет потребителю. Циркуляционный насос прогоняет теплоноситель через петли теплого пола, забирая его из обратного коллектора и направляя в подающий. Из подающего коллектора теплоноситель поступает в контуры теплого пола, а затем в обратный коллектор. Этот цикл (вторичный контур) повторяется до тех пор, пока вода не остынет. Погружной датчик постоянно контролирует температуру теплоносителя, поступающего в подающий коллектор. При остывании теплоносителя ниже температуры установленной на термостатической головке, термостатический смесительный клапан открывается и происходит подмес горячего теплоносителя, поступающего из котла. В этот же момент избыточный объем теплоносителя сбрасывается из обратного коллектора в котел (первичный контур). Таким образом, теплоноситель из обратки коллектора подается постоянно, а горячий теплоноситель подается только, когда это необходимо, его подача регулируется термостатическим клапаном. Это позволяет избежать перегрева теплого пола и продлить срок его эксплуатации. Обратный клапан предотвращает попадание горячего теплоносителя, поступающего из котла в обратный коллектор.
