Датчик температуры воздуха ZONT МЛ-772

Датчик предназначен для измерения и передачи данных о температуре в комнате прибору Zont и используется в составе системы дистанционного управления отопительным котлом. Не требует калибровки.

Отличительные особенности

• корпус датчика защищен от влаги, имеет компактный размер и приятный внешний вид;
• датчик поставляется без провода, с клеммной колодкой в комплекте;

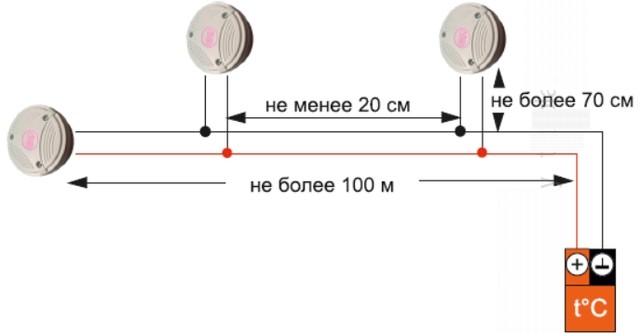

• датчики подключаются в шлейф параллельно; всего можно подключить до 10-ти шт;
• удаленность последнего датчика в шлейфе не может превышать 100 м;
• максимально допустимое расстояние датчика от шлейфа — 0,7 м;
• минимально допустимое расстояние между точками подключения датчиков в шлейфе — 0,2 м;
• подключать датчики в одну точку не допускается;
• не разрешается прокладывать шлейф с датчиками в одном кабельном канале (или в непосредственной близости) с электропроводкой помещения;
• датчик подвержен помехам, вызываемым неисправность люминесцентных и светодиодных светильников.

Принцип работы

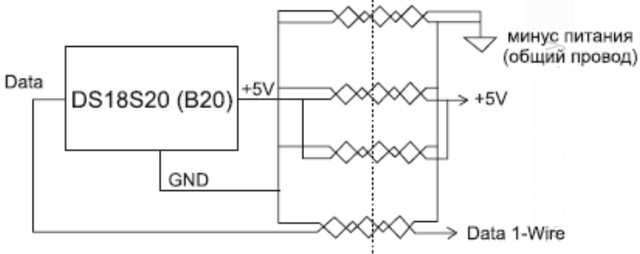

Обычно датчики подключаются по двухпроводной схеме, но лучшая помехоустойчивость достигается при трехпроводной схеме с питанием от отдельного источника +5 В. Для контроллеров 2ОМТ и Меда ЭХ питание датчиков можно осуществить подключением к клемме «+4,2 В», расположенной рядом с разъемом антенны 433 МГц. Для подключения рекомендуется использовать Ethernet кабель САТ5(6) (11ТР). При подключении нужно одну витую пару использовать для цепей «Сигнал» и «Общий». Остальные - использовать для цепей «Общий» и «Питание 5В»

Примечание. Кабель CAT(UTP) имеет 4 витые пары. Каждая пара имеет свой цвет, один провод сплошною цвета и второй «бело-цветной». Удобно подключать общий провод к проводам «сплошного» цвета, a «+5V» и «Data» к проводам «бело-цветной» маркировки.
