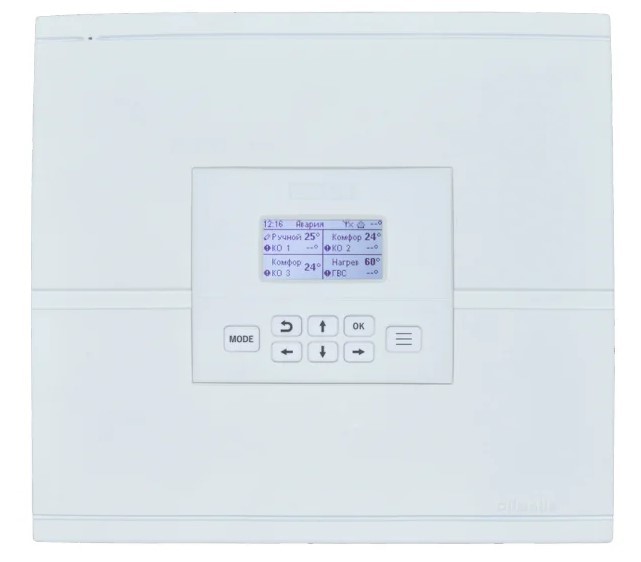

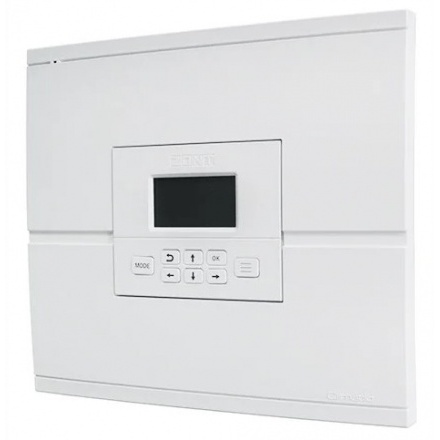

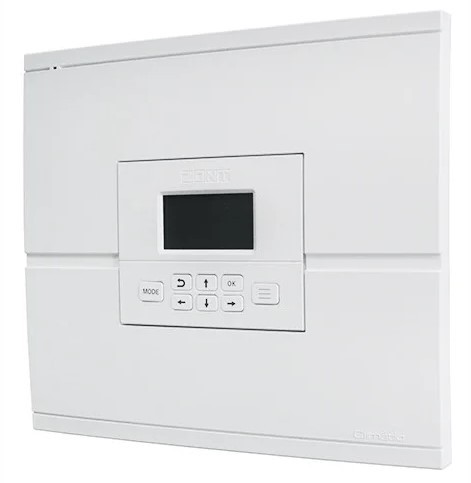

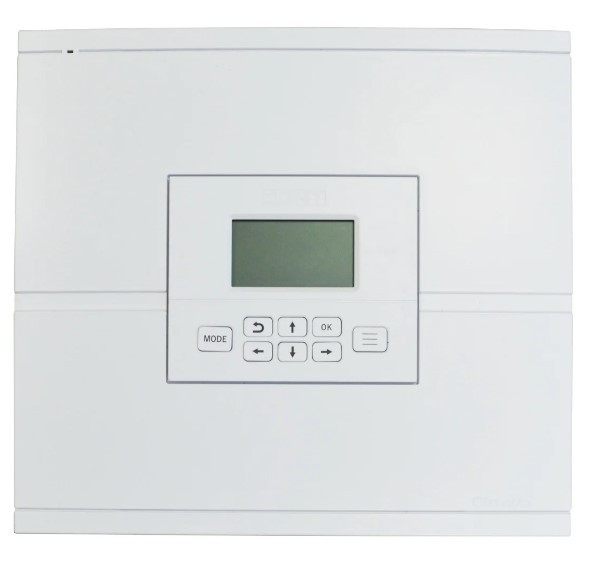

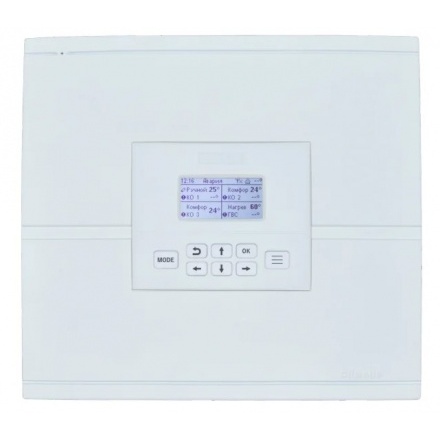

Контроллер ZONT Climatic 1.3

Контроллер ZONT Climatic 1.3 представляет собой погодозависимый программируемый контроллер, предназначенный для автоматизации, дистанционного контроля и управления системой отопления с функцией приготовления горячей воды. В устройстве предустановлены основные настройки контуров системы отопления (СО) и горячего водоснабжения (ГВС). Контроллер ZONT Climatic 1.3 позволяет автоматизировать и управлять комплексной отопительной системой, включающей 1 прямой и 3 смесительных контура. Регулятор Zont Climatic выпускается в трех модификациях, отличающихся количеством управляемых смесительных контуров (1.1, 1.2, 1.3).

Возможности установки

• контроллер одновременно управляет работой двух отопительных котлов, организуя их работу, в том числе в каскаде;
• в базовой комплектации прибор обеспечивает управление двумя котлами релейным способом;
• опционально регулирование температуры подающей линии обеспечивается по цифровой шине.

4 режима работы контроллера Zont Climatic:

• 5.1.1 - Режим “Комфорт”
  В режиме “Комфорт” поддерживается заданное температурное значение управляемого контура (в том числе для ГВС) для комфортного пребывания в помещении.
• 5.1.2 - Режим “Эконом”
  В режиме “Эконом” поддерживается заданное температурное значение для управляемого контура. Действие этого режима позволяет снизить энергопотребление в определенные промежутки времени. Примечание: Контур ГВС в режиме “Эконом” отключается.
• 5.1.3 - Режим “Выключен”
  В режиме “Выключен” отключается нагрев теплоносителя для ГВС и отопления, при этом действует функция “Антизамерзания" Также в этом режиме действует защита насосов от заклинивания. Каждые 24 часа насос включается для прокрутки на 60 секунд.
• 5.1.4 - Режим “Расписание”
  Режим “Расписание” – экран меню для создания расписаний работы режимов управляемых контуров посредством установки временных интервалов. Примечание: Настройка режима “Расписание” выполняется после настройки предыдущих режимов “Комфорт”, “Эконом” и “Выключен”.

Функции контроллера Zont Climatic:

• “Лето”
  Активация функции "Лето" происходит автоматически после установки значения "Порог уличной температуры" в настройках контура. При превышении значения уличной температуры заданного порога функция “Лето” активируется и приводит к отключению работы контура. Как только фактическое значение уличной температуры опустится ниже заданного температурного порога, контур начнет работать в ранее установленном режиме.
• “Антизамерзание”
  Для предотвращения замерзания теплоносителя в трубопроводах системы отопления в режиме “Выключен” используется функция “Антизамерзание” (контроль состояния контура осуществляется по заданной минимальной температуре теплоносителя).
• “Антилегионелла”
  Данная функция используется для предотвращения развития вредоносных бактерий легионеллы в водонагревателе косвенного нагрева. Для этого периодически происходит обеззараживание воды посредством регулярного поднятия температуры ГВС до 65 °С на 15 минут.

Отличительные особенности

• погодозависимое регулирование отопления;
• многоконтурное управление (поддержка до 16 контуров);
• управление 2 котлами в каскаде;
• управление ГВС;
• управление насосом рециркуляции ГВС;
• собственная выносная панель управления;
• датчики NTC в комплекте;
• дистанционное управление котельной;
• возможность управления котлом по цифровой шине (Open Therm, E-Bus, Navien) - доп. опция;
• подключение до 55 датчиков (15 проводных, 40 радиодатчиков);
• ЖК-дисплей.

Принцип работы

Настройка и управление устройством производится:

• командами со съемной панели управления;
• в веб-сервисе ZONT;
• в мобильном приложении Zont через смартфон на iOS или Android;
• SMS-командами с телефона.

ПЗА – погодозависимая автоматика. Это алгоритм управления системами отопления, позволяющий регулировать мощность котла таким образом, чтобы поддерживать минимально необходимую температуру теплоносителя, фактически поддерживая минимально необходимую мощность котла, что приводит к снижению потребления газа или электричества. Для регулирования (снижения/увеличения мощности котла) используются показания уличного датчика температуры. И в зависимости от уличной температуры поддерживается минимально необходимая температура теплоносителя. В случае, если здание утеплено недостаточно, для компенсации теплопотерь потребуется несколько большая температура теплоносителя в отопительном контуре. Соответственно, наклон кривой будет крутым. И наоборот, если с теплоизоляцией дома все в порядке.
