Данный регулятор оборудован программой zPID. Такой тип управления заключается в контроле температуры на выходе дымовых газов (удерживая ее на постоянном уровне) и в удержании постоянной температуры котла. Данный регулятор, кроме стандартных датчиков, оборудован датчиком выхода дымовых газов. Благодаря этому, удерживается постоянная температура дымовых газов. Регулятор постоянно измеряет температуру газов на выходе. В случае значительного роста температуры на выходе из котла вращение вентилятора замедляется или задерживается.
Это значит, что регулятор с функцией zPID является регулятором действующим по принципу алгоритма PID с содействием датчика выхода дымовых газов. Применяя данный тип регулятора с датчиком выхода дымовых газов экономится до 20 % топлива, температура выходной воды является очень стабильной, что влияет на удлинение живучести теплообменника (котла). Контроль температуры дымовых газов на выходе из котла уменьшает эмиссию вредных для окружающей среды пыли и газов. Тепловая энергия дымовых газов, выпускаемых в дымовую трубу и далее в атмосферу, бесполезно не растрачивается, но используется для отопления.

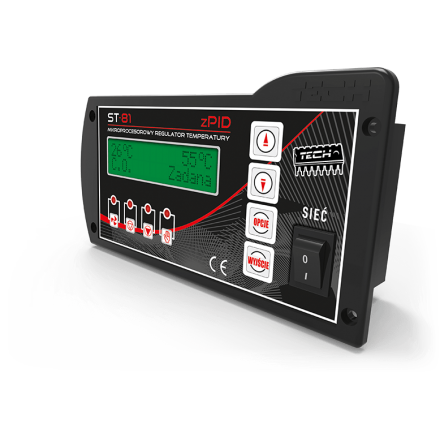

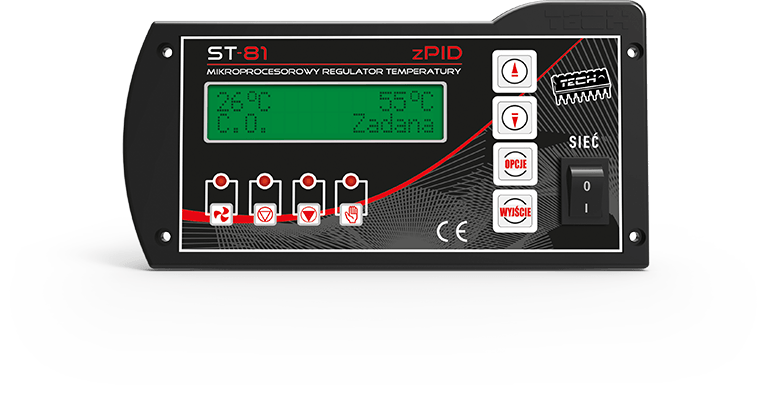

Монтаж автоматики ST-81 zPID производится непосредственно в корпус котла или на корпус котла.
Корпус изготовлен из высококачественных материалов, устойчивых к высоким и низким температурам.
Функции, выполняемые регулятором:
- автоматическое управление вентилятором;
- управление насосами ЦО и ГВС;
- возможность работы с комнатным регулятором;
- оборудован программой zPID;
- имеет возможность выбора МЕНЮ на русском и украинском языках.
Технические параметры регулятора ST-81 zPID:
|
Перечисление |
Параметры |
|
Питание |
230В/50Гц +/-10% |
|
Расход мощности |
5 Вт |
|
Окружающая температура |
5-50°C |
|
Нагрузка циркуляционных насосов |
0,5 A |
|
Нагрузка выхода вентилятора |
0,6A |
|
Диапазон измерений температуры |
0-90°C |
|
Точность измерений |
1°C |
|
Диапазон настройки температуры |
45-80°C |
|
Темп. стойкость датчика |
-25-90°C |
|
Вкладка предохранителя |
2 х 3,15А |

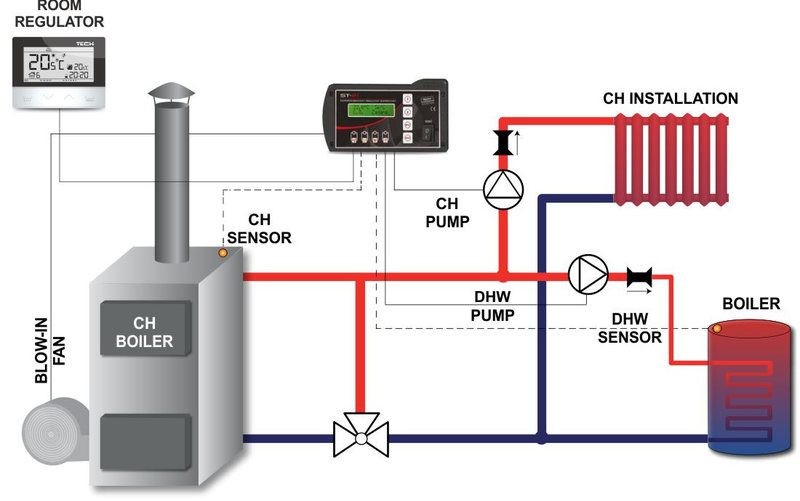

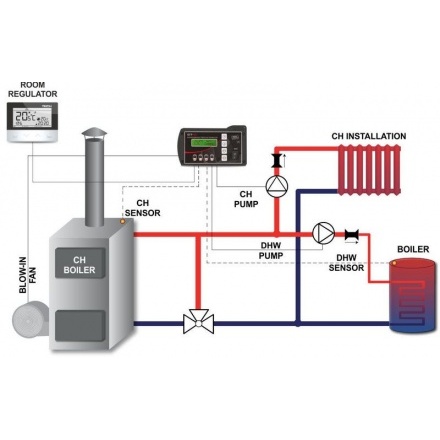

Принципиальная схема регулятора ST-81 zPID:
