Регулятор ST-24 предназначен для управления твердотопливным котлом центрального отопления. Управляет вентилятором и насосом циркуляции воды ЦO.
Монтаж регулятора ST-24 производится непосредственно на корпус котла.
Корпус изготовлен из высококачественных материалов, устойчивых к высоким и низким температурам.
Функции, выполняемые регулятором:
- автоматическое управление вентилятором;
- управление насосом ЦО;
- имеет МЕНЮ на русском языке.
Технические параметры командо-контролера ST-24:
|
Перечисление |
Параметры |
|
Питание |
230В/50Гц +/-10% |
|
Расход мощности |
2Вт |
|
Окружающая температура |
5-50°C |
|
Нагрузка выхода вентилятора |
1A |
|
Нагрузка циркуляционных насосов |
1A |
|
Диапазон измерений температуры, |
0-90°C |
|
Точность измерений |
1°C |
|
Диапазон настройки температуры |
30 ― 80°C |
|
Темп. стойкость датчика |
-10 ― 100°C |
|
Вкладка предохранителя |
1,6А |

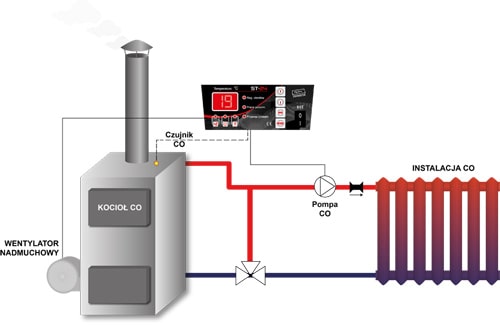

Пример принципиальной схемы регулятора ST-24:
