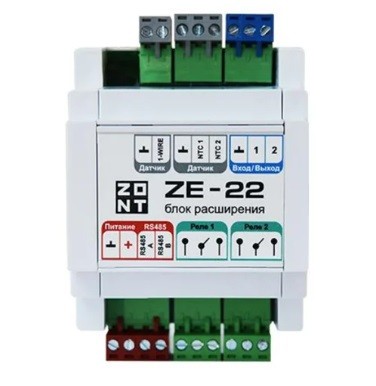

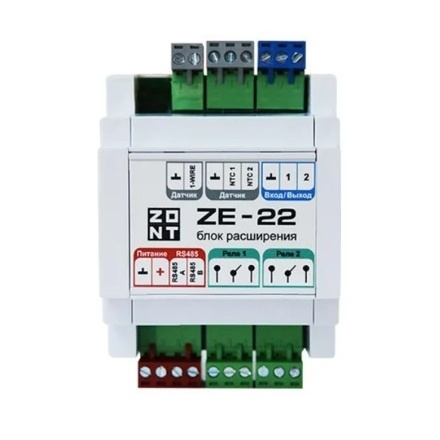

Блок расширения ZONT ZE-22

Блок расширения ZONT ZE-22 применяется на объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений. Он предназначен для расширения функциональных возможностей систем автоматизации и охраны, построенных на контроллерах Zont H1000+ PRO и Zont H2000+ PRO. Блок не требует отдельного программирования. При подключении к контроллеру в настройках автоматически появляется возможность использования входов и выходов блока для реализации алгоритмов контроля и управления.

Отличительные особенности

• обеспечивает обмен данными с контроллером по интерфейсу RS-485;
• контролирует состояние охранных и информационных датчиков различного назначения;
• поддерживает подключение датчиков NTC, цифровых и аналоговых датчиков температуры;
• управляет работой релейных и универсальных выходов;
• поддерживает подключение дополнительных цифровых устройств;
• 2 дополнительных управляемых входов/выхода
  Назначение универсальных выходов определяется настройкой основного контроллера ZONT. Каждый из них может быть использован как аналоговый вход для контроля датчиков различного назначения или как выход «открытый коллектор» для управления исполнительным механизмом и электрическим прибором;
• 2 дополнительных релейных выхода
  Блок расширения ZE-22 имеет 2 релейных выхода, реализуемых через встроенные реле (7А / DC 28В / AC 240 В). Выходы используются для управления различными исполнительными механизмами и электрическими приборами;
• 2 специальных входа для датчиков NTC
  Предназначены для прямого подключения помехозащищенных датчиков NTC-10;
• Интерфейс 1-WIRE для контроля цифровых датчиков температуры
  К блоку расширения ZONT ZE-22 предусмотрена возможность подключения шлейфа цифровых датчиков температуры DS18S20 / DS18B20

Комплектация

В комплекте с модулем ZE-22 идет набор клеммников.
