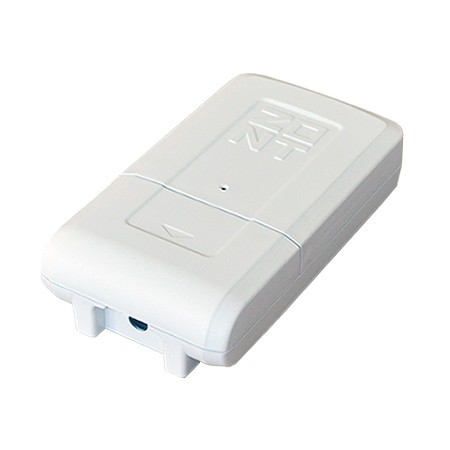

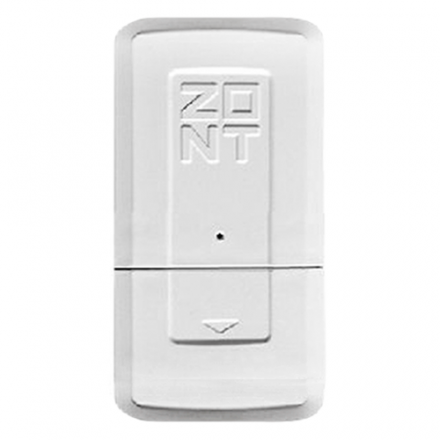

Адаптер Zont Open Therm Eco для газовых котлов

Возможности установки

• штатная работа функции модуляции мощности котла;
• установка температуры отопления и ГВС;
• контроль рабочих параметров котла;
• индикация аварий и ошибок;
• допускается одновременное подключение к котлу термостатов ZONT (Н-1, Н-2, Н-1V, Smart) с ПО 129 и выше, отопительных контроллеров ZONT SMART 2.0, универсальных контроллеров ZONT H1000+ и ZONT H2000+, штатных выносных панелей самого котла. При этом выбор ручного управление с панели или дистанционного управления через веб-сервис ZONT определяется настройками в личном кабинете;
• допускается одновременное подключение к котлу контроллеров ZONT (Н-1000, Н-2000) и штатной выносной панели котла. При этом поддерживается полноценное дистанционное управление через веб-сервис ZONT, штатная панель котла только отображает параметры работы (управлять с панели нельзя);
• одновременное подключение нескольких адаптеров к универсальным контроллерам ZONT (Н1000+, Н2000+) для управления котлами в каскаде допускается;
• при возникновении неисправности или аварии котла код ошибки диагностируется и передается на сервер для отображения

При управлении по цифровой шине термостат или контроллер ZONT постоянно и плавно изменяет (модулирует) мощность горения за счет изменения температуры теплоносителя, приспосабливая ее к фактическим теплопотерям помещения. Такой способ управления продлевает ресурс котла и снижает затраты на энергоноситель. Подключение к внутреннему цифровому протоколу E-BUS обеспечивает контроль технического состояния котла, при возникновении неисправности или аварии термостат передает информацию выбранным способом (через личный кабинет веб-сервиса, уведомление в мобильное приложение, звонки, SMS).

Контроль состояния и управление работой котла через веб-сервис и мобильное приложение ZONT

• при питании от резервного аккумулятора термостат котлом не управляет;
• отображение и контроль текущего состояния котла, его рабочих параметров;
• отображение и контроль текущей и целевой температуры в помещении (теплоносителя);
• прибор вычисляет оптимальную для поддержания заданной температуры в помещении температуру теплоносителя и, чем больше разница между текущей и установочной температурами воздуха в помещении, тем более высокую температуру теплоносителя ZONT устанавливает котлу;
• регулирование температуры теплоносителя достигается за счет модуляции мощности горелки, которую выполняет непосредственно электроника котла.

Принцип работы

Релейный режим

В релейном режиме управления котлом термостат или контроллер ZONT измеряет текущую температуру. При ее отклонении от заданного пользователем значения прибор замыкает или размыкает контакты выходного реле, включая или выключая горелку.

При включении котел сразу работает на полной мощности. Таким образом в систему отопления поступает порция тепла больше, чем требуется для достижения заданного температурного значения.

Как только заданная температура достигнута термостат выключает котел. Однако из-за инерции системы отопления «избыточное тепло» некоторое время отдается от труб и радиаторов системы отопления. Таким образом температура увеличивается больше необходимой и происходит перегрев помещения. Также из-за инерции водяной системы отопления энергия котла расходуется неэкономно – когда термостат включает котел, то горелка включается сразу, но тепло до элементов системы отопления будет идти некоторое время и фактическая температура воздуха в помещении будет ниже относительного заданного значения на этот промежуток времени.

Цифровой режим

При управлении котлом по цифровой шине, адаптер контролирует фактическую и установочную температуры теплоносителя, а также заданную температуру в помещении.

ZONT вычисляет оптимальную для поддержания заданной температуры в помещении температуру теплоносителя и, чем больше разница между текущей и установочной температурами воздуха в помещении, тем более высокую температуру теплоносителя ZONT устанавливает котлу. Регулирование температуры теплоносителя достигается за счет модуляции мощности горелки, которую выполняет непосредственно электроника котла. При использовании адаптера цифровой шины оптимально расходуется энергоноситель, ресурс отопительного котла и в помещении точно поддерживается заданная температура.
