Как установить систему защиты от протечки воды

Протечка воды — это самая дорогая поломка в квартире. Страдают не только ваш ремонт и мебель, но и кошелек, когда вода заливает соседей снизу. Затопление легко перекрывает стоимость самого дорогого ремонта в ванной. Решение здесь одно — установка системы антипотоп. Это комплекс, который самостоятельно перекроет подачу воды при первых признаках аварии.

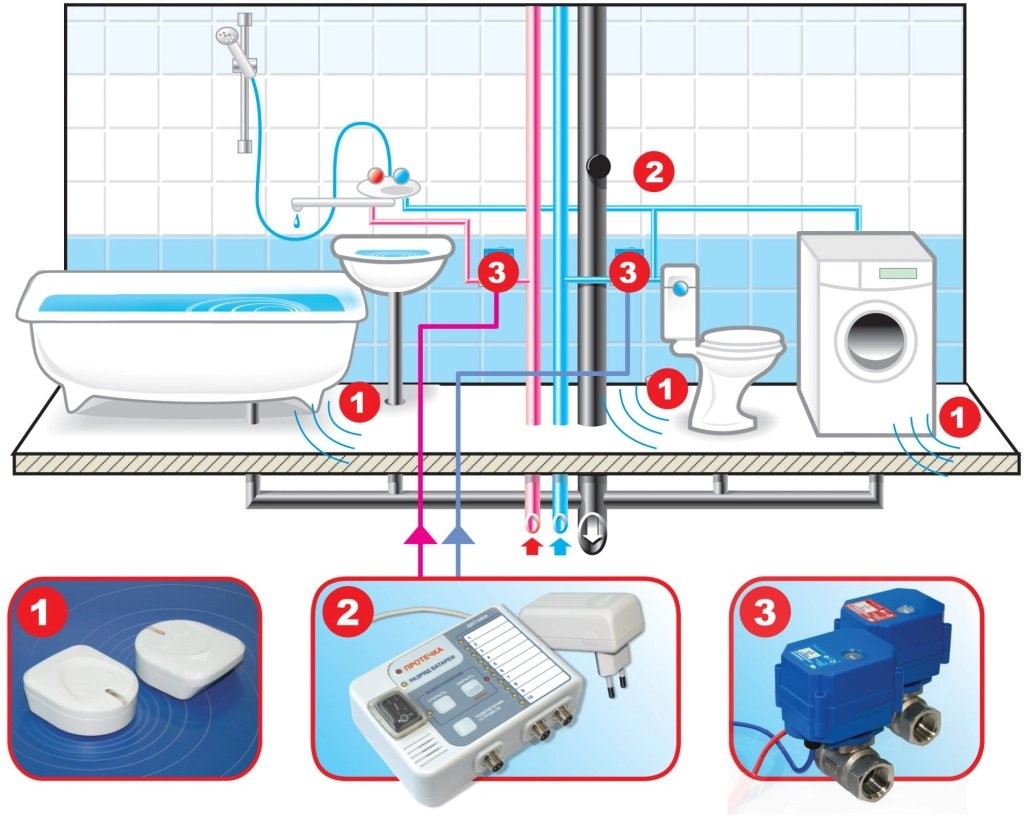

Современная система защиты от протечек — это не роскошь, а продуманный элемент безопасности. В базовый комплект входят три компонента: блок управления (мозг), шаровые краны с электроприводом (руки) и датчики воды (глаза). Главный вопрос, который встает перед владельцем: когда именно монтировать эту систему и какую выбрать — проводную или беспроводную.

Оптимальный этап — черновой ремонт. В этот момент трубы и электрика еще открыты, и вы можете спокойно проложить кабели к датчикам и кранам. Если ремонт уже завершен, не стоит отчаиваться. На помощь придут беспроводной оборудование и радиодатчики. Их установка не требует штробления стен и финишной отделки.

Как это работает: принципы построения системы

Все существующие комплекты делятся на два типа по способу передачи сигнала.

• Проводная связь. Сигнал от датчика к контроль-блоку идет по физическому кабелю. Плюсы: высокая стабильность, невозможность глушения сигнала и более низкая цена комплекта. Минусы: сложный монтаж системы от протечек, так как тянуть провода нужно аккуратно, часто скрыто.
• Радиоканал (беспроводной). Здесь датчики общаются с контроллером по радиосигналу. Это идеальный вариант для уже готовой квартиры. Вы просто раскладываете датчики в зонах риска. Минус — цена выше, и нужно следить за уровнем заряда батарей в датчиках.

Выбор оборудования: на что обратить внимание

Чтобы система работала годами, выбирайте комплектующие как оружейный механизм. Здесь мелочей не бывает.

Краны (шаровый электропривод)

Самая ответственная часть — запорная арматура.

• Диаметр (DN). Для стандартной квартиры нужен DN 15 (1/2 дюйма) или DN 20 (3/4 дюйма). Смотрите на диаметр вашего стояка или вводной трубы. Кран с электроприводом должен строго соответствовать сечению трубы, чтобы не создавать лишнего гидравлического сопротивления.
• Материал. Только латунь. Избегайте стали и силумина. Латунь стабильна, не ржавеет и выдерживает гидроудары.
• Время закрытия. Чем быстрее кран перекрывает воду, тем меньше ущерба. Но слишком резкое закрытие может спровоцировать гидроудар. Оптимальное время — от 3 до 10 секунд.

Датчики

• Проводные vs беспроводные. Проводные «привязаны» к блоку кабелем. Беспроводные работают автономно. Для ванной комнаты с высокой влажностью выбирайте модели со степенью защиты IP67 и выше.
• IP защита. Если датчик стоит в душевой или под раковиной, где возможны брызги, он должен быть герметичным. Для сухих мест (кухня, коридор) подойдет IP20.

Пошаговая установка (монтаж)

Приступаем к монтажу. Последовательность действий строгая: сначала железо (трубы), потом электрика.

1. Установка шаровых кранов

Запорная арматура с приводами монтируется на стояки горячей и холодной воды. Важное правило: автоматический кран всегда ставится после существующего ручного шарового крана. Основной вентиль (ручной) остается для аварийного ручного перекрытия, если автоматика выйдет из строя.

• Перекройте воду на стояке.
• Демонтируйте часть трубопровода.
• Ориентируйтесь по стрелке на корпусе крана — она указывает направление потока воды.
• Если основной кран имеет наружную резьбу («папа»), просто накручиваете кран комплекта. Если внутреннюю («мама»), используете накидные гайки («американки») с обязательной герметизацией фум-лентой.

2. Монтаж блока управления

Контроллер — это мозг системы. Его нельзя прятать в ванной из-за высокой влажности. Лучшее место — прихожая, коридор или ниша за ревизионным люком, но в сухой зоне.

Закрепите монтажную пластину на стене.

Установите контроллер на пластину сверху-вниз.

Если дом часто отключают от электричества, подключите блок через источник бесперебойного питания (ИБП). Безопасность системы не должна зависеть от наличия света в сети.

3. Рекомендации по размещению датчиков протечки воды

Датчики кладутся в местах наиболее вероятного потопа. Их задача — обнаружить воду до того, как она разольется по всей квартире.

Ключевые зоны:

• Под ванной и душевым поддоном (самое низкое место).
• Под мойкой на кухне и в ванной (зона соединения сифонов).
• За унитазом и под стиральной машиной.
• У фильтров грубой очистки и котла.

Совет: Если используете проводные датчики при скрытой разводке, закладывайте кабель в гофру. Это позволит заменить датчик без разрушения плитки. Если датчик беспроводной, просто разложите его в зонах риска, но избегайте мест с обильным попаданием брызг, чтобы не было ложных тревог.

Электрика и подключение

Этот этап требует внимательности. Все работы по подключению к сети 220В проводятся при отключенном автомате.

Питание и проводка

• Для проводной системы: проложите сигнальные кабели сечением 4х0,5 мм от блока управления к кранам и 3х0,12 мм к датчикам. Кабель можно вести скрыто (в штробах) или открыто (в кабель-каналах).
• Для беспроводной: провода не нужны. Достаточно установить батарейки в датчики и убедиться, что радиосигнал уверенно проходит через стены.

Сопряжение устройств

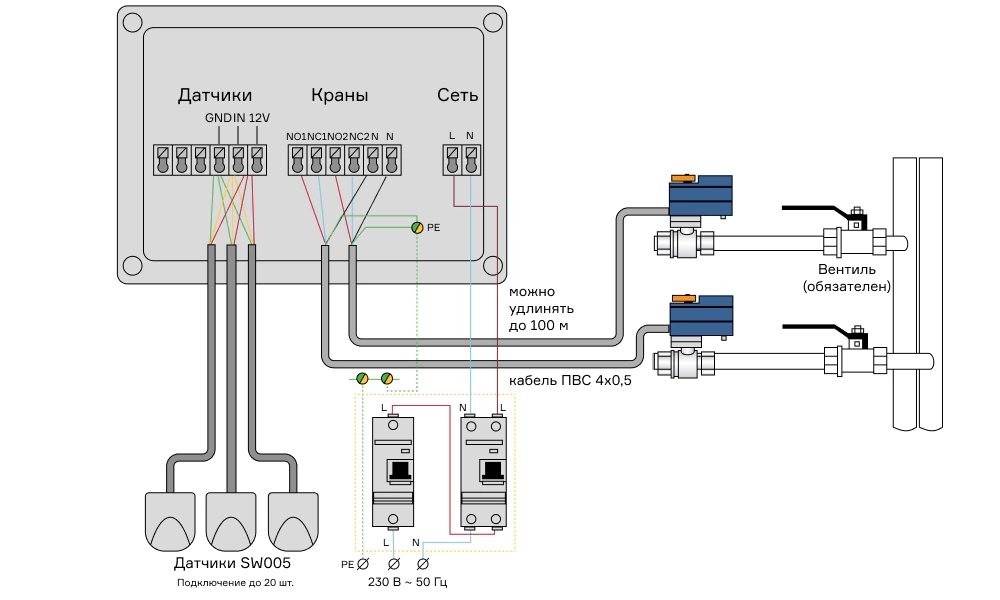

Подключите провода приводов в разъемы «Кран 1», «Кран 2» на плате контроллера. Датчики подключаются в соответствующие пронумерованные гнезда. Если это радиосистема, выполните процедуру «обучения» — обычно это удержание кнопки на контроллере до появления сигнала от датчика. Сгруппируйте датчики так, чтобы при сработке любого из них перекрывались нужные краны.

Пусконаладка и тестирование

Система смонтирована. Не спешите пускать воду сразу на всех режимах. Сначала нужно провести контроль качества монтажа.

1. Первое включение

Откройте основной ручной кран на стояке. Плавно поднимите давление. Проверьте герметичность соединений на смонтированных узлах. Выждите 10–15 минут. Если нигде не капает и не «потеет» — герметичность в порядке. Это простая опрессовка на месте.

2. Тест-драйв (имитация аварии)

Теперь нужно убедиться, что автоматика сработает в реальной ситуации.

• Налейте немного воды в стакан.
• Вылейте воду на датчик протечки.
• Контроллер должен подать сигнал тревоги, и через заданное время перекрывать подача воды кранами с электроприводом.
• Если все сработало, выключаем сигнал аварии (обычно кратковременным отключением питания) и открываем краны обратно.

3. Настройка задержек

Чтобы система не закрывала краны от случайных брызг при мытье пола, в настройках контроллера выставляют тайм-аут. Это время, которое датчик должен быть «мокрым» до начала аварии. Оптимально — от 3 до 10 секунд. Этого достаточно, чтобы исключить ложные срабатывания, но мало, чтобы спасти квартиру от серьезного потопа.

Выбор производителя: на что ориентироваться

На рынке сложились три основных бренда, которые заслужили доверие профессионалов: «Нептун», «Гидролок» и «Аквасторож». Все они предлагают полные комплекты: контроллер, краны с электроприводом и датчики. Отличия — в логике управления, типе связи и монтажных нюансах.

• Нептун. Одна из самых распространенных систем. Отличается широкой линейкой: от простых проводных комплектов до версий с беспроводными датчиками и управлением через Wi-Fi. Краны поставляются отдельно, что позволяет подобрать их под любой диаметр трубы. Плюс: развитая сервисная сеть и понятная настройка.
• Гидролок. Система, в которой упор сделан на универсальность. Блок управления работает как с проводными, так и с беспроводными датчиками одновременно. Отличительная черта — возможность подключения до 200 устройств, что актуально для больших домов. Краны имеют встроенный индикатор положения, что упрощает визуальный контроль.
• Аквасторож. Популярное решение для квартир. Выпускается в двух исполнениях: «Классика» (полностью проводная, надежная и бюджетная) и «Эксперт» (с радиоканалом для готовых ремонтов). Система проста в монтаже и славится качественной латунной арматурой в комплекте.

Установка системы защиты от потопа — это инвестиция в спокойствие. Да, монтаж требует времени и аккуратности, особенно на этапе врезки кранов в стояки. Но один предотвращенный ремонт у соседей и сохраненная отделка вашей квартиры окупают эти затраты многократно.

Следуйте инструкции: используйте качественную латунную арматуру, не экономьте на сечении проводов для приводов, размещайте датчики по самому низу в зонах риска. И помните: главное в этой системе — регулярный тест-драйв. Раз в полгода имитируйте протечку, чтобы убедиться, что механизмы кранов не закисли и готовы к работе.
